Chak machin presizyon gen yon lènmi kache. Li pa janm parèt sou yon desen, li pa peze anyen, epi li pa koute anyen pou retire nan etap konsepsyon an, men apre enstalasyon li an silans detwi presizyon ou peye pou. Lènmi sa a se vibrasyon. Yon machin mezire kowòdone (CMM) ki gen rezolisyon nanomèt-nivo, yon entèferomètr lazè, yon zouti enspeksyon semi-conducteurs oswa yon balans laboratwa yo tout ka rann enfidèl nan vibrasyon tè ki soti nan yon wout ki tou pre, yon COMPRESSOR k ap kouri sou menm etaj la, oswa menm mak pye nan chanm kap vini an.
Bon nouvèl la se ke pwoblèm Vibration yo ka rezoud, ak solisyon an toujou desann nan de bagay: estrikti a ou mete ekipman an sou, ak eleman yo izolasyon ant estrikti sa a ak etaj la. Atik sa a eksplike, an tèm pratik, ki jan Vibration domaje ekipman presizyon, poukisa chwa nan materyèl debaz enpòtan plis pase pifò achtè espere, ak ki jan yo konbine materyèl ak solisyon anti-Vibration nan yon sistèm ki pwoteje mezi ou ak presizyon D 'pou alontèm.
Ki sa Vibwasyon aktyèlman fè nan ekipman presizyon
Vibration raman sispann yon machin nan travay. Se egzakteman sa ki fè li danjere. Olye de sa, li parèt kòm sentòm ki fasil pou dyagnostike mal tankou lòt pwoblèm:
- Lekti mezi ki derive oswa ki pa janm repete, menm apre rekalibrasyon
- Sifas fini make ke yon paramèt koupe move pa ka eksplike
- Sonde erè sou CMM yo, espesyalman nan ranje frekans ba -pi ba pase 10 Hz.
- Redwi lavi bi yo, file koton ak gid lineyè akòz mikwo-mouvman
- Litografi ak zouti enspeksyon pèdi sede kòm gwosè karakteristik retresi
Vibrasyon ki pi domaje pou ekipman presizyon yo se nòmalman sa ki ba -frekans, nan ranje apeprè 1 a 100 Hz. Planche bilding yo anjeneral sonnen ant 8 ak 15 Hz, kidonk sous chak jou tankou trafik pye, inite HVAC ak charyo ka eksite sonorite nan ekipman ki mal izole. Yon fwa sonorite kòmanse, deplasman anplifye olye ke redwi, epi pa gen okenn mwayèn lojisyèl ka konplètman refè presizyon ki pèdi a.
Premye liy defans lan: Materyèl de baz
Pifò enjenyè enstenktif panse a izolatè an premye: mòn kawotchou, sous dlo lè, sous dlo asye. Izolan yo enpòtan, men yo travay byen sèlman lè mas ki anlè yo rèd, ki estab ak pwòp -amortissement. Materyèl debaz la detèmine si estrikti machin nan anplifye oswa absòbe enèji k ap rantre. Gen kat kandida reyalis.
Jete Iron
Fè jete se materyèl zouti machin tradisyonèl yo. Li se rèd, bon mache jete nan volim, epi li ofri amortissement modere, apeprè dis fwa pi bon pase asye. Sepandan, li lou, korode san pwoteksyon, ak amortissement li pa ase pou aplikasyon pou sub-mikwòn. Pou ekipman metroloji presizyon li gen tou yon dezavantaj tèmik: li fè chalè byen vit, kidonk chanjman tanperati nan chanm nan rive nan sifas k ap travay pi vit.
Soude asye
Estrikti asye soude yo fò ak chè, men yo sonnen. Steel gen amortissement intrinsèque ki ba anpil, kidonk estrikti ki fèt ak li yo gen tandans anplifye Vibration nan frekans natirèl yo. Steel se pi bon itilize kòm yon ankadreman sipò anba yon tab amorti, pa kòm sifas nan presizyon tèt li.

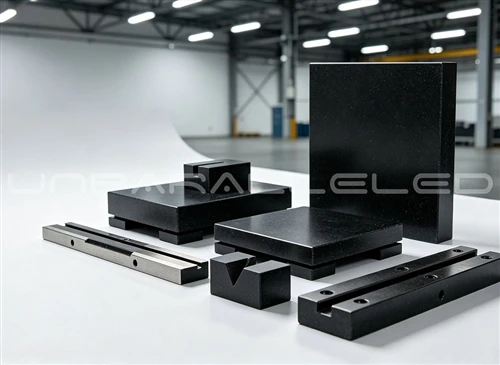

Granite
Granit natirèl te materyèl referans pou baz presizyon pou dè dekad, ak pou bon rezon. Li trè estab sou tan paske li te deja lage estrès entèn sou plizyè milyon ane nan fòmasyon jewolojik. Kapasite tranpaj li yo pi bon pase asye, li pa rouye, li pa mayetik, ak konduktiviti tèmik li yo ba, kidonk li reyaji tou dousman nan chanjman tanperati chanm nan. Yon plak sifas granit byen lape bay tou yon planite referans ke metal yo ap lite pou kenbe san re-machinman peryodik. Se poutèt sa granit domine tab CMM, laboratwa metroloji ak platfòm semi-conducteurs.
Distribisyon Mineral
Distribisyon mineral, ki rele tou granit epoksidik, se yon konpoze de granula mineral gradye ki mare nan résine epoksidik. Pèfòmans tranpaj li yo se pi bon nan gwoup la, anjeneral alantou dis fwa pi bon pase fè jete, epi li ka jete nan fòm konplèks monolitik ak foure asye, chanèl kab ak patwon aliye nan yon sèl etap. Limit li yo se pi ba rèd pase granit oswa fè ak yon tan inisyal geri pi long, kidonk li kostim baz machin kote tranpaj vibrasyon depase frigidité anvan tout koreksyon.
Poukisa chwa materyèl ak izolatè yo dwe fèt ansanm
Yon sistèm izolasyon gen twa kouch: etaj la, izolatè yo, ak mas debaz la. Chak kouch gen pwòp frekans natirèl li yo, ak objektif la se asire w ke vibwasyon an transmèt ateri nan yon seri kote sistèm nan atenye olye ke rezonans. Yon erè komen se achte-izolasyon lè bon jan kalite epi monte yo anba yon estrikti mens, ki lejè. Sous lè yo ekselan, men yo bezwen ase mas pi wo a yo pou yo travay jan sa fèt. Kontrèman, yon baz granit masiv chita dirèkteman sou yon etaj rijid transmèt prèske tout bagay.
Lojik konsepsyon pratik la se senp:
- Sèvi ak yon materyèl debaz lou, oto-amortissement (granit oswa depoze mineral) pou diminye frekans natirèl estrikti machin nan epi absòbe enèji frekans segondè.
- Sèvi ak izolatè yo chwazi pou frekans twoub dominan an pou koupe chemen transmisyon an nan frekans ki ba yo
- Sèvi ak yon ankadreman sipò rijid oswa pedestal pou estrikti ki genyen ant izolatè pa prezante pwòp rezonans li yo
Lè twa kouch sa yo matche, rezilta a se yon sistèm ki atténue vibrasyon tè pa byen plis pase 90 pousan, ki se nòmalman diferans ki genyen ant yon CMM ki repete ak youn ki pa fè sa.
Yon gade pi pre sou solisyon Anti-Vibration pou diferan sitiyasyon
Se pa tout enstalasyon ki bezwen menm pyès ki nan konpitè. Koresponn ak solisyon an ak sitiyasyon an evite depans twòp ak sous-pwoteksyon.
Mont nivelman ak pye amortissement
Pou ekipman presizyon mitan-tankou enstriman mezi zouti, ti sant machin ak estasyon enspeksyon optik, elastomeriksolisyon anti-vibrasyonnan fòm lan nan monte nivelman yo souvan ase. Yo konbine ajisteman wotè ak yon kouch tranpaj, enstale nan minit, epi koute yon fraksyon nan yon sistèm izolasyon lè. Feblès yo se pèfòmans ki ba-frekans, kidonk yo pi bon kote twoub dominan an depase apeprè 20 Hz.
Pneumatic (lè) tab izòlman ak platfòm
Pou CMM, mikwoskòp elèktron, sistèm lazè ak enstriman -metroloji, izolasyon pneumatik yo se estanda. Izolatè lè modèn reyalize frekans natirèl ki ba anpil (apeprè 1 Hz oswa pi ba orizontal) epi yo bay ekselan atenuasyon nan vibrasyon bilding lan. Yo anjeneral vann kòm tab konplè oswa kòm twous izolatè pou anba platfòm granit ki egziste deja. Enpòtan spesifikasyon pou tcheke se koub transmissibilite, pa reklamasyon maketing la: yon bon sistèm montre atténuation fò pi wo pase kèk Hz epi pa gen okenn pik sonorite nan gwoup k ap travay la.
Baz inèrsyèl ak substructures granit
Lè ekipman an gwo oswa anviwònman an grav, apwòch la genyen se ajoute mas anba machin nan. Yon blòk inèsi granit oswa mineral Distribisyon, monte sou izolatè, vin tounen yon platfòm referans ki estab ki dekouple machin nan soti nan etaj la. Sa a se achitekti tipik pou zouti metroloji semi-conducteurs ak sistèm lazè vwayaj long-. Règ rapò mas la nan gwo pous se ke baz la inèrsyèl ta dwe omwen osi lou kòm ekipman an li sipòte, ak pi lou se pi bon nan rezon.
Separasyon estriktirèl
Pafwa pi bon izolan se distans. Mete yon laboratwa presizyon lwen boutik pou laprès, sou yon dal fondasyon separe, oswa sou yon etaj anwo ak pwòp ankadreman rèd li yo ka retire pwoblèm nan anvan yo achte nenpòt pyès ki nan konpitè. Yon sondaj senp sou vibrasyon ak yon sismomètr, anjeneral yon egzèsis yon-jou, di w ki etaj bilding ou an ki pi trankil. Li se pi bon mache jeni presizyon ou pral janm achte.
Erè komen ki defèt bon izolasyon
- Monte izolatè sou yon etaj enstab: si dal la detounen anba chaj, menm izolatè pafè pa ka ede.
- Inyore rèd kab ak liy lè a: lonbrit rèd reintroduce chemen vibrasyon ki kontoune izolatè yo, kidonk sèvi ak bouk kanson.
- Mete mas k ap deplase sou tab la: yon robo oswa gwo etap rotary sou platfòm la deplase sant gravite a epi li ka dechaje yon izolatè, kidonk re-nivo apre chak chanjman layout.
- Bliye izolasyon tèmik: anti-vibrasyon ak derive tèmik kominike, epi tou de merite atansyon nan menm revizyon konsepsyon an.
- Sote verifikasyon an: apre enstalasyon, mezire vibwasyon aktyèl la nan sifas k ap travay la ak yon akseleromètr, epi konpare li ak egzijans vibrasyon etaj manifakti ekipman an (pi fò mizisyen CMM presize limit an mikromèt pou chak segonn nan vitès)
Konparezon rapid nan materyèl baz pou kontwòl Vibration
| Pwopriyete | Granite | Distribisyon Mineral | Jete Iron | Steel |
|---|---|---|---|---|
| Kapasite tranpaj | Segondè | Trè wo | Modere | Ba |
| Rèd | Segondè | Mwayen | Segondè | Segondè |
| Estabilite tèmik | Ekselan | Bon | san Patipri | san Patipri |
| Rezistans korozyon | Ekselan | Bon | Pòv | Pòv |
| Libète konsepsyon (insert, chanèl) | Modere | Ekselan | Ba | Segondè |
| Itilizasyon tipik | Metroloji, CMM, semiconductor | Baz machin, automatisation | Jeneral machin zouti | Ankadreman, substruktur |
Kesyon yo poze souvan
Kouman pou mwen konnen si vibrasyon etaj mwen an se yon pwoblèm?
Twa siy montre li: lekti mezi ki varye ant maten ak apremidi, fini sifas ki chanje lè yon machin ki tou pre kouri, ak gaye sonde ki siviv rekalibrasyon. Yon sondaj Vibration te pran pandan lè nòmal travay yo ba ou done difisil pou konpare ak kondisyon enstalasyon fabrikan ekipman ou a.
Èske mwen ka ajoute mont anti-vibrasyon anba yon machin ki egziste deja?
Souvan wi. Montaj nivelman modènize fasil, ak anpil twous izolan lè yo fèt pou anfòm anba platfòm granit ki egziste deja. Chèk kle yo se chaj pou chak mòn, wotè a te ajoute, epi si pwòp estrikti machin nan rèd ase pou benefisye. Si machin nan tèt li se limyè ak fleksib, yon baz inèrsyèl bay pi bon rezilta pase pi bon mon pou kont li.
Ki pi bon pou Vibration, granit oswa depoze mineral?
Distribisyon mineral mouye vibrasyon pi byen; granit se pi rèd ak plis tèmik ki estab ak yon sifas k ap travay pi difisil. Pou metroloji ultra-presizyon, granit sou izolasyon pneumatik rete referans. Pou baz machin pwodiksyon kote tranpaj se kritik ak kondisyon an bon jan kalite sifas pi ba, Distribisyon mineral se souvan pi bon chwa ekonomik la. Anpil platfòm avanse konbine tou de, lè l sèvi avèk sifas referans granit sou substructures depoze mineral.
Èske yon baz ki pi lou toujou vle di pi bon izolasyon?
Pi lou jeneralman ede, paske te ajoute mas diminye frekans natirèl la nan estrikti a sipòte ak amelyore seri a k ap travay nan izolatè yo. Men, benefis la satire, epi yon baz ki twò lou-sou izolatè ki pa gwosè fè pi mal pase yon konsepsyon ekilibre. Izolatè yo dwe toujou chwazi pou distribisyon chaj aktyèl la, pa chwazi apre pwa a fiks.
Mo final la
Kontwòl Vibration se yon pwoblèm konsepsyon sistèm, pa yon acha pati. Izolan yo, materyèl baz la ak estrikti ki genyen ant yo dwe chwazi kòm yon sèl asanble, ak desizyon an materyèl baz, granit, depoze mineral, fè oswa asye, fòm sa tout sistèm nan ka reyalize. Pou ekipman kote presizyon sub-mikwon an anje, yon platfòm granit rete fondasyon ki pi pwouve poupresizyon ekipman Vibration tranpaj, paske li konbine mas, amortissement ak estabilite alontèm-nan yon sèl materyèl. Si ekipman ou a deja enstale, kòmanse ak yon mezi Vibration; si ou toujou spécifier, enplike yon founisè ki ka ofwi tout ranje, de granite baz ak mineral Association estrikti pou monte ak sipò, se konsa nèt sou tout pwen chèn izolasyon conçu pou travay ansanm olye ke yo rasanble de tou sa chak machann rive pou vann.
